Sistema Preditor
Preditor 4.0
O Preditor é um sistema de monitoramento da condição de motores elétricos através da Análise da Assinatura Elétrica (ESA), Análise de Vibrações e Monitoramento de Temperatura.
Com a leitura de sinais de corrente, tensão, vibração e temperatura, o Preditor processa e disponibiliza informações do estado e condição de operação do motor, permitindo o diagnóstico precoce de falhas.

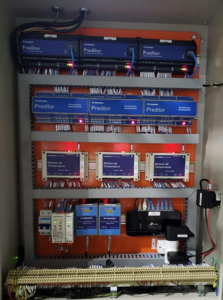

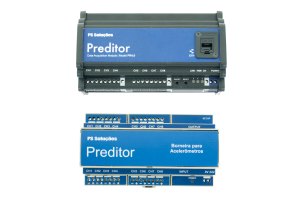

Hardware
Em sua quarta geração, o hardware de aquisição do Preditor efetua amostragem simultânea de até oito sinais. Ele foi desenvolvido para ser prático e flexível, podendo ser fixado em um painel elétrico ou transportado pela planta juntamente com um coletor de dados. Suas principais características são:
- 8 canais simultâneos de aquisição
- Conversor analógico-digital de 24 bits.
- Taxas de amostragem de até ~50kHz .
- Pré-processamento digital.
- Alimentação em 5V.
A escolha dos transdutores a serem utilizados com o Hardware Preditor é extremamente importante, pois influi na clareza e qualidade dos sinais. Os transdutores empregados no Sistema Preditor para diagnóstico de falhas em motores são os mais variados, podendo ser utilizados transdutores de corrente tipo TC, Rogowsky ou Hall. Já para a tensão, é recomendado o uso de transdutores de tensão diferencial.

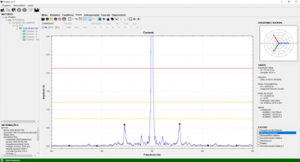

Software
O software do Preditor é uma ferramenta completa de aquisição, análise e gerenciamento de sinais elétricos de motores.
Como ferramenta de análise, o programa oferece diversas funcionalidades, dentre elas:
- Configuração e organização de diversos motores para monitoramento.
- Modo manual e automático de aquisição de sinais.
- Visualização de sinais no domínio do tempo e da frequência.
- Estimação automática e confiável, por método proprietário, da velocidade rotórica do motor.
- Identificação automática de componentes e padrões de falhas para auxílio ao diagnóstico.
- Exibição da tendência de evolução de todos os padrões de falhas monitorados.
- Configuração de alarmes com diferentes faixas de operação.
- Geração automática de relatórios.
- Integração OPC UA (Servidor e Cliente).

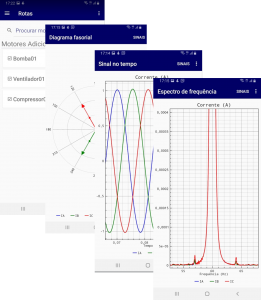

Coletor Portátil
O Aplicativo para Android do Preditor® Portátil permite ao usuário obter, verificar e gerenciar sinais obtidos com o Hardware Preditor®.
Como ferramenta coletora de dados e de verificação preliminar, o programa oferece diversas funcionalidades, dentre elas:
- Configuração e organização de motores, circuitos e rotas de coleta.
- Aquisição de sinais obtidos com o Hardware Preditor®.
- Verificação de sinais no domínio do tempo e da frequência.
- Sincronização de dados e configurações com o Software Preditor®.
O Aplicativo Preditor Portátil® 1.2 foi testado em smartphones com sistema operacional Android 7.0 e superiores.

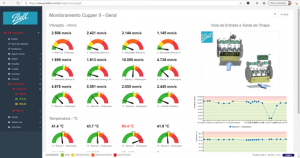

Preditor Web
O Preditor Web é um portal para visualização das curvas das tendências monitoradas no Software Preditor 4.0 e configuração de envio de notificações via e-mail de eventos específicos.
Pelo portal é possível acompanhar a evolução dos parâmetros indicativos da condição ao longo do tempo e correlacioná-los com os eventos que venham a ocorrer com o ativo monitorado.
O acesso ao portal se dá pelo endereço: www.preditor.com.br.

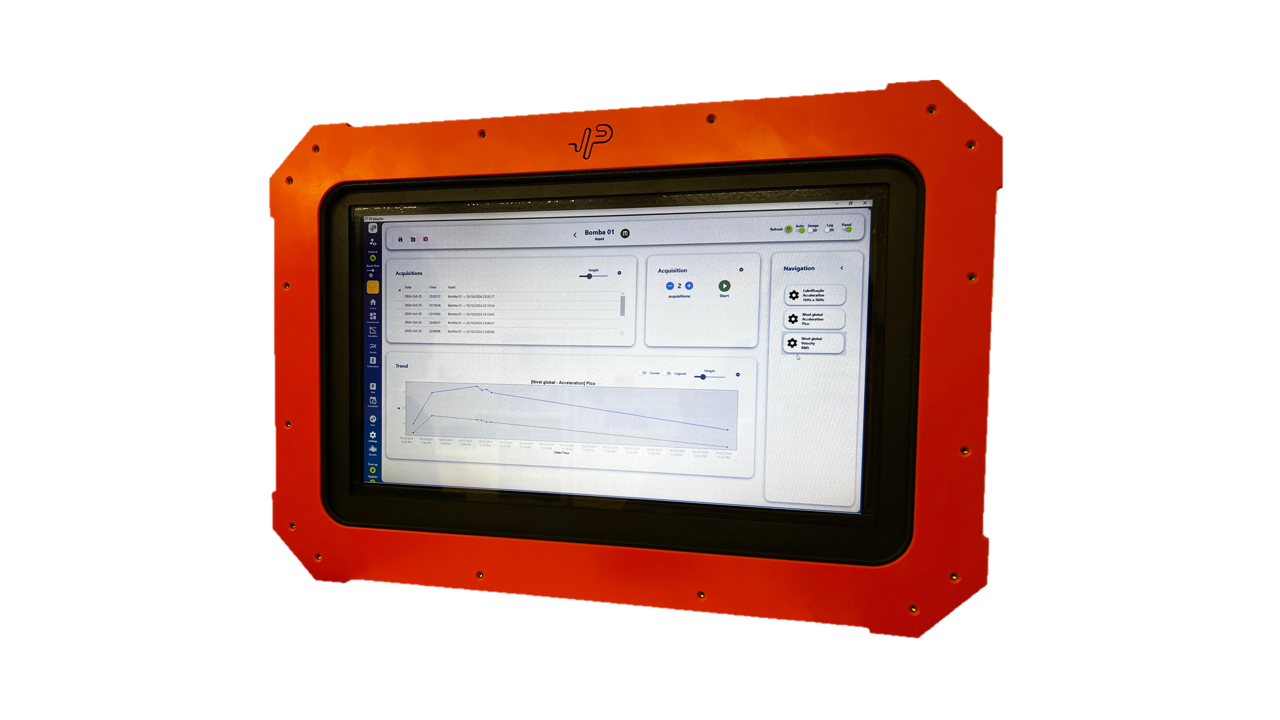

Pitstop
O Pitstop é uma solução baseada no Sistema Preditor®, em específico para a Análise de Vibrações, que permite a coleta e análise de sinais de acelerômetros para o monitoramento da condição de grandes máquinas e equipamentos, ideal para o Setor Agrícola.
Este sistema faz parte da Plataforma Preditor® e, portanto, permite:
- Configuração e organização hierárquica de ativos.
- Aquisição de sinais obtidos com o Hardware Preditor®, já integrado ao sistema.
- Verificação de sinais no domínio do tempo e da frequência.
